SSL UMD192

Una interfaz de audio digital para integrar sistemas

En un dormitorio sin tratar, la acústica condiciona las grabaciones con micrófono, pero apenas determina la utilidad de la SSL UMD192: este equipo está pensado para conectar y transportar audio digital entre sistemas, no para captar voces directamente. Sus especificaciones no incluyen entradas de micrófono, de línea ni de instrumento, ni salidas de línea o de auriculares. Por tanto, no sustituye a una interfaz de audio doméstica convencional con previos y conexiones analógicas.

Su función se entiende mejor en una instalación que ya trabaje con redes de audio Dante o conexiones MADI. La cifra de 192x192 canales de grabación y reproducción describe una capacidad digital amplia, pero no implica que haya 192 conectores físicos. Para aprovecharla, el resto del sistema debe aportar las conexiones, el encaminamiento y los dispositivos compatibles que necesite cada configuración.

Canales y frecuencias de muestreo

La capacidad depende de la frecuencia de muestreo seleccionada. La UMD192 admite 192 canales a 44,1 o 48 kHz, y mantiene esa cantidad a 88,2 o 96 kHz. Al trabajar a 176,4 o 192 kHz, la cifra baja a 128 canales. La profundidad máxima es de 24 bits y la frecuencia de muestreo máxima, de 192 kHz.

Estas cifras permiten valorar si el equipo encaja en un sistema de grabación o reproducción multicanal. Antes de incorporarlo, conviene comprobar que las demás unidades y el software admitan la frecuencia y el número de canales previstos. En una configuración doméstica sencilla, una capacidad de este tamaño puede quedar muy por encima de las necesidades; en cambio, en un entorno con múltiples fuentes digitales, puede cubrir una función de interconexión específica.

Dante, MADI y conexiones físicas

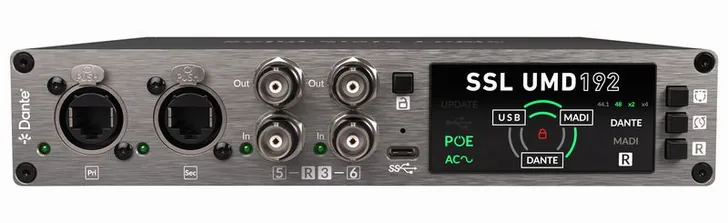

La conexión de red se basa en Dante AoIP, con compatibilidad con AES67 y ST 2110 cuando se utiliza DDM. Incluye 4 conectores RJ45 y ofrece una latencia Dante indicada de 0,25 ms. Esa cifra resulta relevante para diseñar rutas de señal sensibles al retardo, aunque el resultado total de un sistema también dependerá de los dispositivos, la configuración de red y el recorrido de la señal.

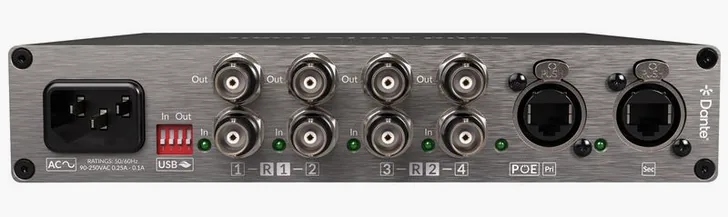

Para MADI dispone de 6 conexiones BNC organizadas en pares, con modo redundante descrito como 3 conexiones MADI redundantes. La redundancia puede ser útil cuando una instalación requiere una ruta alternativa ante una interrupción de conexión. Además, el clocking puede gestionarse mediante MADI o Dante, una flexibilidad que facilita la integración en sistemas digitales con distintas referencias de sincronización.

También incorpora USB-C y USB 2.0. No hay conectores S/PDIF, ADAT ni AES/EBU, tampoco interfaz MIDI ni Word Clock independiente.

Alimentación, formato y compatibilidad

La alimentación puede realizarse mediante corriente alterna, PoE o USB, con compatibilidad con redundancia. Se indica una fuente integrada y que la fuente de alimentación está incluida. A la vez, el fabricante especifica que no es alimentado por el bus USB; como conviven ambos datos, es aconsejable revisar las condiciones de alimentación previstas para la instalación antes de decidir cómo se conectará.

La unidad tiene formato de 9,5 pulgadas y ocupa 1U de altura, con una medida vertical de 44 mm. Está pensada para montaje en una configuración compacta de equipos, no para colocarse como dispositivo de sobremesa con controles de uso inmediato. La monitorización directa figura como disponible.

La compatibilidad indicada incluye Mac OS y Windows mediante un controlador SSL. Para un sistema Windows, la necesidad de ese controlador forma parte de la planificación.

¿Para quién tiene sentido la SSL UMD192?

La UMD192 se dirige a instalaciones digitales que necesitan gran capacidad de canales y conectividad Dante y MADI. Sus puntos fuertes sobre el papel son la compatibilidad de red descrita, las opciones de redundancia y el funcionamiento con hasta 192 canales en varias frecuencias de muestreo. No ofrece, en cambio, entradas analógicas, previos de micrófono, salidas de auriculares ni conexiones MIDI.

Su posicionamiento de gama muy alta exige una necesidad concreta para justificar la inversión: transportar o integrar numerosas señales digitales en un sistema compatible. Para grabar una voz en casa, una interfaz con entrada de micrófono y salida de auriculares resultará más adecuada.
