Neumann KH 870 II

Entradas, salidas y función dentro del sistema

Con 12 entradas y 11 salidas, el Neumann KH 870 II puede reunir en una sola unidad señales analógicas y digitales para gestionar los graves de sistemas estéreo, surround e inmersivos de hasta 7.1.4. Es un subwoofer de referencia pensado para salas grandes y para complementar monitores de rango medio de la serie Neumann KH. Su cometido es ampliar la reproducción en la zona grave y centralizar la gestión de graves, no sustituir los monitores principales.

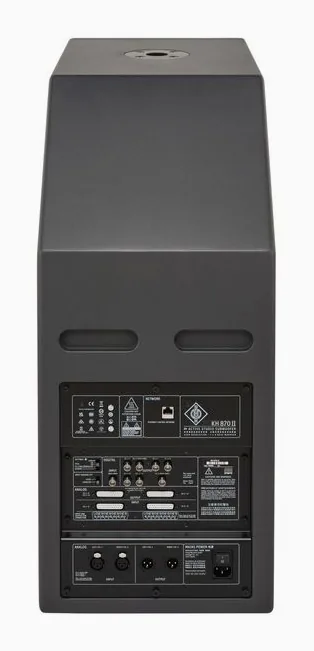

La conectividad permite plantear configuraciones distintas según los equipos disponibles. Las entradas analógicas incluyen 2 XLR balanceadas y 2 conexiones Sub-D de 25 pines balanceadas. Para señal digital se especifican una entrada BNC de 75 ohmios en cadena margarita, salidas AES3 y S/PDIF, y una conexión en cadena margarita de siete conectores BNC de 75 ohmios. La red se conecta mediante RJ45.

Conviene comprobar la asignación de cada entrada y salida en la documentación del fabricante antes de diseñar el cableado, especialmente en instalaciones multicanal. También se indica integración opcional con MA 1 para altavoces analógicos KH Line, un aspecto relevante si el sistema ya utiliza componentes de esa serie.

Graves, potencia y DSP

El recinto incorpora 2 transductores de graves de largo alcance de 10 pulgadas y un amplificador de 360 W. La respuesta en frecuencia indicada es de 18 Hz a 310 Hz, con una tolerancia de ±3 dB. Ese rango permite que el subwoofer cubra la zona grave y parte de los medios bajos, aunque el reparto concreto con los monitores dependerá de la configuración del sistema. El DSP forma parte del equipo y acompaña la gestión flexible de graves para formatos estéreo, surround e inmersivos.

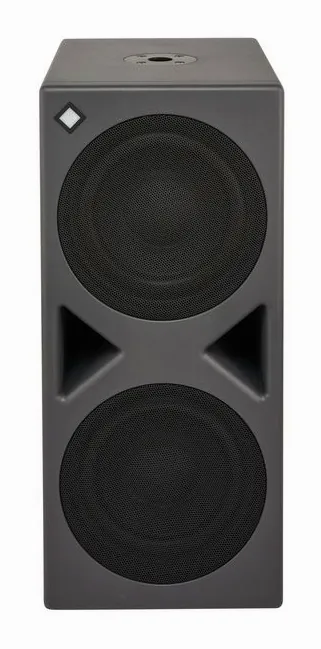

La presión sonora máxima especificada alcanza 115 dB. El ruido inherente se sitúa por debajo de 20 dB(A) de SPL a 0,1 m, una cifra que describe una condición de medición concreta y que no debe interpretarse como el nivel de ruido en cualquier sala o distancia. La estructura Bass Reflex utiliza puertos frontales. Esta disposición puede facilitar la colocación frente a diseños con salidas traseras, pero no elimina la necesidad de considerar las dimensiones de la sala y la posición del subwoofer.

El flujo de señal se describe como completamente balanceado, con entradas de alto rechazo de modo común para reducir señales de interferencia no deseadas. También cuenta con elevación de tierra, una opción que puede ayudar ante problemas de bucle de masa en determinadas instalaciones. Estos recursos son especialmente pertinentes cuando hay conexiones analógicas largas o varios equipos conectados, aunque el resultado depende del cableado y de la instalación completa.

Instalación y compatibilidad

Con unas dimensiones de 737 x 330 x 645 mm y un peso de 44,5 kg, el KH 870 II requiere espacio y una ubicación estable. Antes de incorporarlo a un estudio doméstico, mida el hueco disponible y planifique el acceso a los conectores. El formato y el peso apuntan a una instalación más adecuada para una sala amplia y un sistema fijo que para un puesto de trabajo compacto o fácil de reorganizar.

La compatibilidad con sistemas de hasta 7.1.4 lo sitúa en configuraciones inmersivas ambiciosas, además de las instalaciones estéreo y surround. Para elegirlo, compruebe que sus monitores y su interfaz o procesador puedan conectarse mediante los formatos disponibles. La presencia de conexiones analógicas y digitales amplía las opciones, pero no significa que todos los sistemas necesiten o puedan utilizar cada entrada y salida.

Qué valorar antes de elegirlo

• Capacidad: 2 transductores de 10 pulgadas, 360 W y una respuesta especificada de 18 Hz a 310 Hz.
• Integración: DSP y gestión de graves para sistemas estéreo, surround e inmersivos de hasta 7.1.4.
• Conexiones: entradas y salidas analógicas balanceadas, opciones digitales, BNC y red RJ45.
• Instalación: 44,5 kg y un formato voluminoso que conviene planificar con antelación.

Por posicionamiento, se trata de un componente de gama muy alta. Su relación calidad-precio dependerá de que el sistema necesite la capacidad de salida, el rango de formatos y la gestión multicanal que ofrece. Para un estudio pequeño con pocos monitores, sus dimensiones y prestaciones pueden resultar difíciles de justificar; en una sala grande con una instalación inmersiva, su conectividad y potencia encajan mejor con las necesidades del conjunto.
